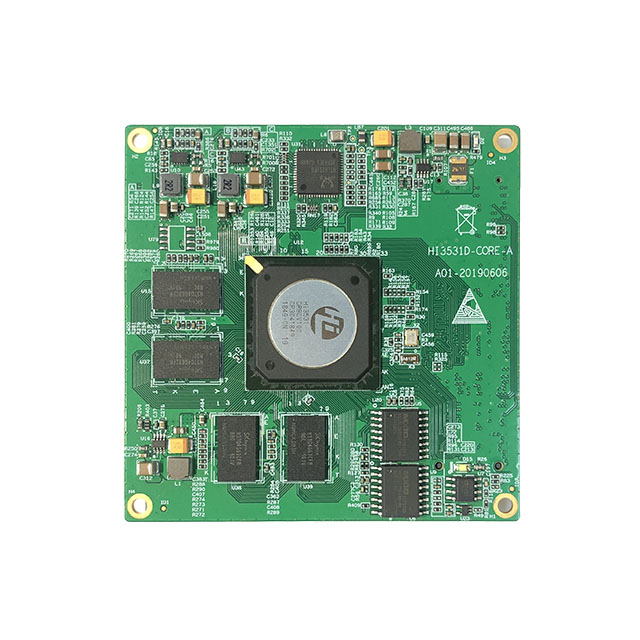

HT-Hi3531DV100核心板
產品介紹1、產品簡介Hi3531DV100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3531DV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3531DV100核心板集多種優勢于一身，強勁的處理器性能與內置的 4K/8K/H.264/H.265視頻編解碼引擎提供了強悍的視頻處理、視頻分析與編解碼能力。 2、性能及應用介紹Hi3531DV100核心板H.264/ H.265 編碼可支持分辨率為4096x4096，視頻解碼支持到4096x4096 或H.264/H.265 4096x4096。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、IIC 等接口的擴展，可應用于全景拼接、教育、車載設備、會議等行業。產品規格1、機械尺寸Hi3531DV100核心板機械尺寸圖 連接器型號（核心板）TE # 3-6318490-6連接器型號（配套底板）TE # 3-1827253-6引腳間距0.5mm引腳數量220 2、硬件規格參數項目類型型號參數說明核心配置處理器Hi3531DV100MPUARM Cortex A9 雙核@1.4GHz存儲內存DDRDDR3*4 2GB存儲SPI Nand 2GbSPI NOR32M連接器BTB連接器間距0.5mm，220Pin引腳功能視頻輸入73*BT1120+2*BT656視頻輸出2HDMI2.0*1(板載)音頻1I2S數字接口以太網1千兆(板載)I2C2SPI1 4、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從spi nor flash 啟動燒錄方式調試串口 Kernel版本linux 3.18支持的文件系統jffs2/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 3.0 host 驅動USB deviceUSB 2.0 host驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 5、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓5V5V5V 6、功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持協助判斷產品是否存在故障HT-3531D核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多
HT-3531DV200核心板
產品簡介HT-3531DV200 HDMI核心板是以華為海思 Hi3531DV200 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3531DV200核心板集多種優勢于一身，支持 3D 去噪、圖像增強、動態對比度增強處理功能 ，支持視頻、圖形輸出抗閃爍處理 ，支持視頻 1/15～16x 縮放等功能。HT-3531DV200核心板H.264/H.265 編碼可同時支持8x1080p@30fps H.265/H.264編解碼，支持CBR/VBR/FIXQP/AVBR/QPMAP五種碼率控制模式，輸出碼率高達20Mbps，支持感興趣（ROI）編碼。支持de-interlace、銳化、3D去噪、動態對比度增強、馬賽克處理等前、后處理，支持視頻、圖形輸出抗閃爍處理，支持8個區域OSD疊加。在音頻方面，可以通過軟件實現多協議語音編解碼（G.711、G.726、ADPCM）。HT-3531DV200核心板，支持多種神經網絡，1.2Tops運算性能，支持完整的API和工具鏈，人臉檢測/識別、目標檢測/跟蹤等多種應用智能視覺引擎（IVE），支持目標跟蹤，單精度/半精度浮點，特征向量比對。3個單向I2S/PCM接口，2個輸入，支持20路復合輸入，1個輸出，支持雙聲道輸出。2. 產品外觀HT-3531DV200 核心板正面圖1、機械尺寸HT-3531DV200V300核心板-機械尺寸圖2、資源描述 核心板連接器：連接器型號（核心板）J1,J2: FX8C-80S-SV連接器型號（配套底板）FX8C-80P-SV1(92)引腳間距0.6MM引腳數量80 3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3531DV200內核ARM Cortex A53 四核@1.15GHz32KB L1 I-Cache，512KB L2 Cache支持 NEON 加速，集成FPU 處理單元NNIE1.2Tops運算性能存儲內存DDRDDR4*4 2GBFlash MemoryEMMC8GB連接器核心板連接器TE # 3-6318490-6底板連接器TE # 3-1827253-6引腳功能以太網1000M/100M/10M視頻輸出1MIPI_DSIHDMI_OUT 3840x2160@60fpsVGA 2560x1600@60fpsCVBS PAL/NTSC音頻1I2S數字接口以太網2千兆UART4Uart0為系統debug接口，UART1、2、4I2C2部分與其他復用SPI1復用MIPI_IN8MIPI_RX0（部分復用）USB2.02/USB3.01/RTC1CPU自帶，需要給VBAT供電PWM1硬件PWM IOSATA2/PCIE1/JTAG1/IR1/GPIO8/工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 4、軟件規格參數 Linux Uboot版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 5、 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 6、 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3531DV200 HDMI核心板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多

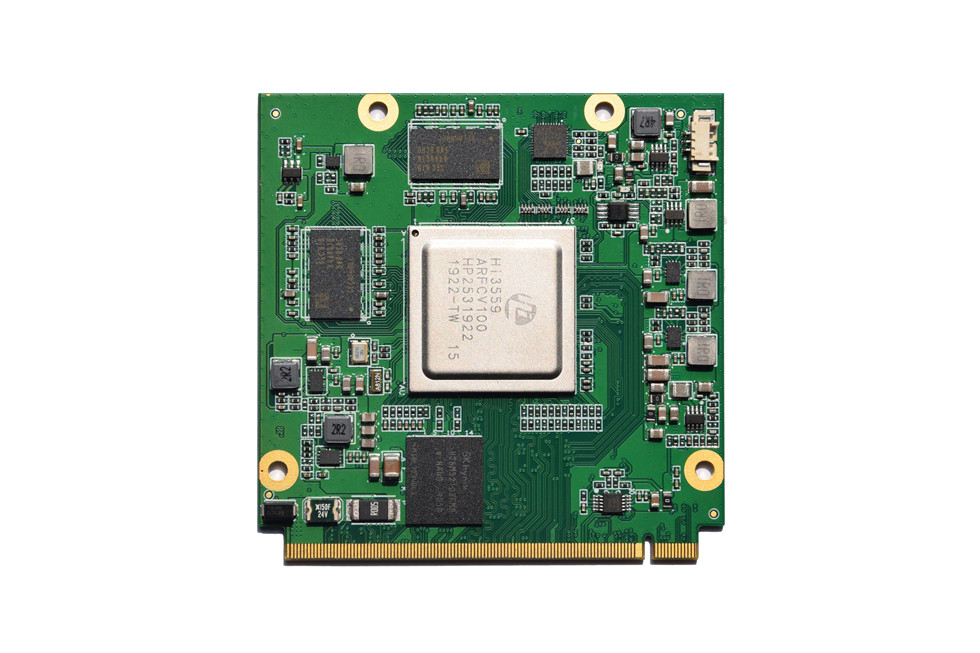

HT-Hi3559AV100全功能核心板
產品介紹1、產品簡介Hi3559AV100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3559AV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3559A核心板集多種優勢于一身，強勁的處理器性能與內置的 4K/8K/H.264/H.265視頻編解碼引擎提供了強悍的視頻處理、視頻分析與編解碼能力。 2、性能及應用介紹Hi3559AV100核心板H.264 編碼可支持分辨率為8192 x 8640 Pixel、H.265 編碼可支持分辨率為16384 x 8640Pixel，視頻解碼支持到 H264/H.265 7680 x 4320@30fps 或H.264/H.265 3840 x 2160@120fps。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、TF卡、ADC、SPI、IIC 等接口的擴展，可應用于全景拼接、無人機、智能機器人、人工智能、教育、車載設備、會議等行業。 產品規格1、機械尺寸 HT-3559A核心板 機械尺寸圖 2、資源描述連接器型號（核心板）標準DDR內存尺寸連接器型號（配套底板）as0b326-s78n-f引腳間距0.5mm引腳數量230 3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3559AV100MPUl 雙核ARM Cortex-A73@1.6GHzl 雙核ARM Cortex-A53@1.2GHzl 單核ARM Cortex-A53@1.2GHzGPU雙核 ARM Mali G71@900MHzDSP四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放）NPU雙核NNIE@840MHz神經網絡加速引擎存儲內存DDR4DDR4*4 8Gb*4存儲EMMC16GBSPI FLASH連接器BTB連接器間距0.5mm，230Pin電源X1DV12V/2A網口X11000M/100M/10MRTCX1引腳功能視頻輸入8+14*4Lane MIPI（8*2Lane）/1x BT1120(復用)視頻輸出1HDMI2.0*1線性音頻線性音頻2輸入，2輸出RGMII1千兆I2S1數字音頻SPI3可以復用為6組I2CADC2CPU 資源UART4Uart0為系統debug接口PWM2硬件PWM IOUSB3.02與pcie復用PCIE21X 與USB3.0復用GPIO若干復用IO其它IO5CPU硬件相關配置IO工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 4、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9.37支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 5、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V6、功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、avs、venc、vdec、dsp、nnie、ive 等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3559A核心板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多

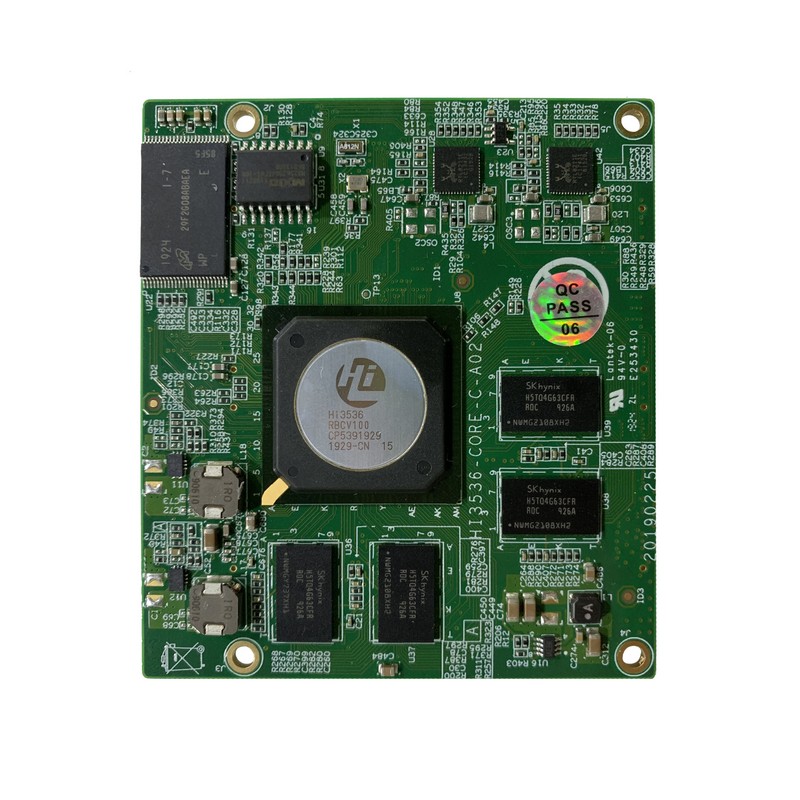

HT-Hi3536V100核心板
產品介紹1、產品簡介Hi3536V100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3536V100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3536V100核心板集多種優勢于一身，強勁的處理器性能視頻編解碼引擎提供了強悍的視頻處理和解碼能力。 2、性能及應用介紹Hi3536V100核心板支持1個HDMI 2.0 超高清輸出接口，輸出3840 x2160@60fps、支持1個VGA高清輸出接口，輸出2560 x1600@60fps支持1個BT.1120高清輸出接口，可通過任意高清接口（HDMI、VGA、BT.1120)輸出，在DDR模式下可輸出3840 x2160@30fps。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的擴展。 產品規格1、機械尺寸 Hi3536V100核心板 機械尺寸圖 連接器型號（核心板）DF17_30_080DS_05V_57連接器型號（配套底板）DF17_30_080DS_05V_57引腳間距0.5mm引腳數量3202、硬件規格參數項目類型型號參數說明核心配置CPUHi3536RBCV100MPUA17 四核 1.4GHz存儲內存DDR4DDR*4 512MB*4存儲FLASHSPI NOR 32MB NAND 256MB連接器BTB連接器間距0.5mm，320Pin引腳功能視頻輸出2HDMI2.0*1(板載)+BT1120*1音頻1I2S數字接口以太網1千兆(板載)I2C1UART5Uart0為系統debug接口USB3.01GPIO若干復用IOSATA3SATA3.0 (板載)M-SATA1RTC1需要給VBAT供電其它IO5CPU硬件相關配置IO工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本U-Boot 2010.06啟動方式支持從SPI nand 啟動燒錄方式調試串口 Kernel版本linux 3.10支持的文件系統nfs/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 4、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓3.1V3.3V3.5V 5、功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持協助判斷產品是否存在故障HT-3536主板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多
HaiBox-E邊緣計算盒（10T）
1、產品簡介HaiBox-E邊緣計算盒內置高性能403芯片，四核A55@1.2GHz CPU，搭載海圖科技先進的智能算法和圖像處理技術，提供1080p30下8路編碼10路解碼的應用，可提供10 TOPS算力。產品模塊集成化程度高，安裝方便、操作簡單，易學易用；提供二次開發接口，可通過接口適用于現有的主流新舊高清網絡攝像機，建設成本低；完全嵌入式系統，采用強固輕型鋁合金材料設計，無風扇結構傳導型散熱，具備現場7*24小時穩定運行能力。廣泛應用于智慧城市、智慧工廠、智慧電力、智慧水務、智慧農業、安防監控等行業。 2、性能及應用介紹HaiBox-E邊緣計算盒，編碼/解碼性能高達4K*2K@60fps/1080p@240fps ，支持INT4/FP16 計算，INT8計算下支持winograd加速；支持兼容caffe、TensorFlow、ONNX、PyTorch等主流深度學習框架兼容；支持YUV、RGB、RAW等多種輸入格式數據，支持圖像預處理、圖像批處理；可兼容昇騰CANN訓練模型以及AscendCL推理接口庫；支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多種分類神經網絡 ，易于適配客戶定制網絡等。HT-AIBox-I邊緣計算盒提供了豐富的計算資源，支撐行業類應用和消費類應用。HT-AIBox-I邊緣計算盒是基于海圖科技先進的視覺分析技術開發的產品，可提供圖片分析比對和視頻結構化分析能力。采用嵌入式 Linux 系統，穩定性強，滿足工業級應用需求，適用于工廠、園區、樓宇、校園等要求智能應用的場所。HT-AIBox-I邊緣計算盒包括首頁；預覽（人臉識別、人數統計、人群統計）； 查詢（識別記錄、抓拍記錄、行為告警、機物告警、人員聚集告警、人數統計等）；網絡設置；臉庫管理；人員信息；攝像機管理；系統設置（設備信息、時間設置，存儲管理、參數設置和系統維護）等。 三、產品規格1、外觀與尺寸 HT-AIBox-I邊緣計算 正面視圖 HT-AIBox-I邊緣計算 背面視圖 產品尺寸204*114*48 2、硬件規格參數核心配置處理器CPU四核A55@1.2GHzNPU10Tops INT8存儲DDRLPDDR4 8GBROMEMMC5.1 8GB電源電源輸入DC12V接口資源視頻解碼10x10路*1080P@30，支持H264、H265視頻編碼8x8路*1080P@30，支持H264、H265GMAC2x2路*10/100/1000Mbps 網口RS2322x2*3pin鳳凰端子RS4852x2*3pin鳳凰端子DEBUG1x1*2.5mm音頻座 RS232USB3.01x1*USB3.0 HostTF1x1*TF卡槽MSATA1x報警存儲HDMI1x最大支持4K@60IO輸出4x繼電器輸出IO輸入4x光耦輸入（有源）RTC1x內部電池供電復位按鍵1x恢復出廠設置電源指示燈1x紅色網絡指示燈1x綠色磁盤指示燈1x綠色運行指示燈1x綠色PCIE（USB2.0）1x可擴展WIFI/4G模塊PWM風扇接口1x內部預留硬件看門狗支持（MCU）散熱方式被動散熱工作溫度-40~80℃ 3、軟件規格參數視頻接入能力視頻流輸入視頻分辨率：3840x2160、2560x1440、1920x1080、1280x720、760x576等，最大支持4-8路RTSP實時視頻輸入編解碼類型H264、H265接入?yún)f(xié)議ONVIF、RTSP視頻轉發能力轉發協議RTSP、GB28181、RTMP、HTTP視頻顯示視頻顯示HDMI2.0 支持多畫面分割WEB 支持多畫面圖片流報警信息存儲報警錄像支持帶標記的報警視頻存儲、查詢（時間自定義設置）報警圖片支持報警圖片、信息存儲、查詢算法類型人臉檢測識別定制化功能行為分析區域入侵、人員離崗、人員睡崗、未帶安全帽、未穿工服、抽煙檢測、撥打手機、人員聚集、人員徘徊、跌倒檢測客流統計定制化功能環境檢測定制化功能交通檢測定制化功能工業檢測定制化功能OCR識別定制化功能儀表檢測定制化功能智慧礦山定制化功能智能環保定制化功能識別性能人臉定制化功能機動車定制化功能其他·定制化功能集成協議SDK/接口HTTP、WebSocket協議提供windows下SDK基礎模塊網絡設置支持靜態、DHCP網絡參數設置運行狀態CPU、內存、磁盤狀態顯示設備信息設備序列號、軟件版本號、算法版本號等日志管理運行狀態、報警信息等升級管理手動、自動升級功能時間設置手動、NTP校時系統版本內核版本4.19.90 4、工作環境環境參數最小值典型值最大值工作溫度-40℃/80℃儲存溫度-40℃25℃80℃工作電壓11.7V12V12.5V 5、功耗典型電壓典型電流典型功耗12VTBDTBD 四、技術支持及資料1、開發資料l 提供操作手冊l 軟件SDK 開發包 2、技術支持l 協助判斷產品是否存在故障l 幫助正確地使用產品，協助指導部分二次開發功能l 根據客戶功能需求，溝通特殊功能的SDK實現（付費項目） 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 4、產品包裝說明l 主機 *1l 電源適配器 *1 查看更多
Haibox-G邊緣計算盒
1、產品架構2、產品結構HaiBox-G邊緣計算盒內置高性能芯片，雙核A55@1.0GHz CPU，搭載海圖科技先進的智能算法和圖像處理技術，提供1080p30下4路解碼的應用，最高可提供2.5 TOPS算力。產品模塊集成化程度高，安裝方便、操作簡單，易學易用；提供二次開發接口，可通過接口適用于現有的主流新舊高清網絡攝像機，建設成本低；完全嵌入式系統，采用強固輕型鋁合金材料設計，無風扇結構傳導型散熱，具備現場7*24小時穩定運行能力。廣泛應用于智慧城市、智慧工廠、智慧電力、智慧水務、智慧農業、安防監控等行業。3、算法支持算法名稱算法說明當前狀態區域入侵在攝像頭畫面中預選區域，當有人員進入該區域，產生報警已支持人員睡崗檢測攝像頭預選區域中的人員睡崗行為已支持人員離崗檢測攝像頭預選區域內人員離開超過一定時間的行為已支持超員檢測檢測攝像頭預選區域內人員超過設定人數的情況已支持煙火檢測對檢測攝像頭預選區域內出現的火焰、煙霧進行報警已支持安全帽檢測對檢測攝像頭預選區域內的人員進行是否佩戴安全帽進行檢測已支持工作服檢測對檢測攝像頭預選區域內的人員進行是否穿戴工作服進行檢測已支持吸煙檢測對檢測攝像頭預選區域內的出現的人員吸煙行為進行報警已支持電動車檢測對檢測攝像頭預選區域內出現的電動車進行識別，且是否載人、逆行等已支持 4、性能及接口介紹HaiBox-G邊緣計算盒，編碼/解碼性能高達4K*2K@30fps/1080p@120fps ，支持INT4/FP16 計算，INT8計算下支持winograd加速；支持兼容caffe、TensorFlow、ONNX、PyTorch等主流深度學習框架兼容；支持YUV、RGB、RAW等多種輸入格式數據，支持圖像預處理、圖像批處理；可兼容昇騰CANN訓練模型以及AscendCL推理接口庫；支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多種分類神經網絡 ，易于適配客戶定制網絡等。HaiBox-G邊緣計算盒提供了豐富的計算資源，支撐行業類應用和消費類應用。HaiBox-G邊緣計算盒是基于海圖科技先進的視覺分析技術開發的產品，可提供圖片分析比對和視頻結構化分析能力。采用嵌入式 Linux 系統，穩定性強，滿足工業級應用需求，適用于工廠、園區、樓宇、校園等要求智能應用的場所。HaiBox-G邊緣計算盒包括首頁；預覽（人臉識別、人數統計、人群統計）； 查詢（識別記錄、抓拍記錄、行為告警、機物告警、人員聚集告警、人數統計等）；網絡設置；臉庫管理；人員信息；攝像機管理；系統設置（設備信息、時間設置，存儲管理、參數設置和系統維護）等。 5、外觀尺寸1、產品尺寸 HaiBox-E邊緣計算 正面視圖 HaiBox-E邊緣計算 背面視圖 產品尺寸204*114*48 2、硬件規格參數核心配置處理器CPU雙核A55@1.0GHzNPU2.5Tops INT8存儲DDRLPDDR2 8GB ROMEMMC5.1 8GB電源電源輸入DC12V接口資源視頻解碼4x4路*1080P@30，支持H264、H265視頻編碼5x5路*1080P@30，支持H264、H265GMAC2x2路*10/100/1000Mbps 網口RS2322x2*3pin鳳凰端子RS4852x2*3pin鳳凰端子DEBUG1x1*2.5mm音頻座 RS232USB3.01x1*USB3.0 HostTF1x1*TF卡槽MSATA1x報警存儲HDMI1x最 大支持4K@30IO輸出4x繼電器輸出IO輸入4x光耦輸入（有源）RTC1x內部電池供電復位按鍵1x恢復出廠設置電源指示燈1x紅色網絡指示燈1x綠色磁盤指示燈1x綠色運行指示燈1x綠色PCIE（USB2.0）1x可擴展WIFI/4G模塊PWM風扇接口1x內部預留硬件看門狗支持（MCU）散熱方式被動散熱工作溫度-40~80℃ 3、軟件規格參數視頻接入能力視頻流輸入視頻分辨率：3840x2160、2560x1440、1920x1080、1280x720、760x576等，最 大支持4-8路RTSP實時視頻輸入編解碼類型H264、H265接入?yún)f(xié)議ONVIF、RTSP視頻轉發能力轉發協議RTSP、GB28181、RTMP、HTTP視頻顯示視頻顯示HDMI2.0 支持多畫面分割WEB 支持多畫面圖片流報警信息存儲報警錄像支持帶標記的報警視頻存儲、查詢（時間自定義設置）報警圖片支持報警圖片、信息存儲、查詢算法類型人臉檢測識別定制化功能行為分析區域入侵、人員離崗、人員睡崗、未帶安全帽、未穿工服、抽煙檢測、撥打手機、人員聚集、人員徘徊、跌倒檢測客流統計定制化功能環境檢測定制化功能交通檢測定制化功能工業檢測定制化功能OCR識別定制化功能儀表檢測定制化功能智慧礦山定制化功能智能環保定制化功能識別性能人臉定制化功能機動車定制化功能其他·定制化功能集成協議SDK/接口HTTP、WebSocket協議提供windows下SDK基礎模塊網絡設置支持靜態、DHCP網絡參數設置運行狀態CPU、內存、磁盤狀態顯示設備信息設備序列號、軟件版本號、算法版本號等日志管理運行狀態、報警信息等升級管理手動、自動升級功能時間設置手動、NTP校時系統版本內核版本4.19.90 4、工作環境環境參數最小值典型值max工作溫度-40℃/80℃儲存溫度-40℃25℃80℃工作電壓11.7V12V12.5V 5、功耗典型電壓典型電流典型功耗12VTBDTBD 查看更多
AI邊緣計算盒HaiBox B100
產品簡介HaiBox B100 智能分析主機內置高性能芯片，16核ARM A53、2.9GHz主頻，集成NVIDIA-Tesla T4 計算卡，搭載海圖科技先進的智能算法和圖像處理技術，可同時處理超過百路高清視頻。產品模塊集成化程度高，安裝方便、操作簡單，易學易用；提供二次開發接口，可通過接口適用于現有的主流新舊高清網絡攝像機，建設成本低；完全嵌入式系統，采用強固輕型材料設計，具備現場7*24小時穩定運行能力。廣泛應用于智慧城市、智慧工廠、智慧電力、智慧水務、智慧農業、安防監控等行業。 性能及應用介紹HaiBox B100智能分析主機，支持INT4/FP16 計算，INT8計算下支持winograd加速；支持兼容caffe、TensorFlow、ONNX、PyTorch等主流深度學習框架兼容；支持圖像預處理、圖像批處理；可兼容昇騰CANN訓練模型以及AscendCL推理接口庫；支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多種分類神經網絡 ，易于適配客戶定制網絡等。HaiBox B100智能分析主機提供了豐富的計算資源，支撐行業類應用和消費類應用。HaiBox B100智能分析主機是基于海圖科技先進的視覺分析技術開發的產品，可提供圖片分析比對和視頻結構化分析能力。采用嵌入式 Linux 系統，穩定性強，滿足工業級應用需求，適用于工廠、園區、樓宇、校園等要求智能應用的場所。 三、產品規格1、外觀 HaiBox-B100智能分析主機 2、硬件規格參數 序號名稱描述參數1AI芯片1顆BM16842AI計算能力INT8(TOPS)17.6TOPS3內存配置標準配置12GB4CPU能力CPU（SOC主設備模式）8核ARM A53，2.3GHz主頻5高速數據接口網口2USB 3.016輸出接口HDMI接口17RS23218DEBUG19功耗TBD10散熱方式被動散熱11整機尺寸（長*寬*高）225*200*104 mm 3、軟件規格參數視頻接入能力視頻流輸入視頻分辨率：3840x2160、2560x1440、1920x1080、1280x720、760x576等編解碼類型H264、H265接入?yún)f(xié)議ONVIF、RTSP視頻轉發能力轉發協議RTSP、GB28181、RTMP、HTTP視頻顯示視頻顯示W(wǎng)EB 支持多畫面圖片流報警信息存儲報警錄像支持帶標記的報警視頻存儲、查詢（時間自定義設置）報警圖片支持報警圖片、信息存儲、查詢算法類型人臉檢測定制化功能著裝分析定制化功能行為識別檢測（定制化）抽煙行為智能檢測、攀爬行為智能檢測、徘徊行為智能檢測、跌倒檢測、玩手機檢測、人員聚集、區域入侵、高空拋物、動火作業識別、安全帶佩戴檢測、登高作業無人扶梯識別環境及其他類（定制化）電子周界智能識別、三維電子周界智能識別、物品移除檢測、物品遺 留、垃圾未清理、樓道間亂堆物料、煙霧自動監測、動態車輛實時監測、明火自動檢測、孔洞蓋板打開、庫區漂浮物監測、腳手架識別交通檢測定制化功能工業檢測定制化功能OCR識別定制化功能儀表檢測定制化功能智慧礦山定制化功能智能環保定制化功能識別性能人臉定制化功能機動車定制化功能其他·定制化功能集成協議SDK/接口HTTP、WebSocket協議提供windows下SDK系統管理日志管理運行狀態、報警信息等升級管理手動、自動升級功能時間設置手動、NTP校時 4、工作環境環境參數最小值典型值MAX工作溫度0℃/80℃儲存溫度0℃25℃80℃ 5、功耗典型電壓典型電流典型功耗TBDTBDTBD 技術支持及資料1、開發資料l 提供操作手冊l SDK 開發包 2、技術支持l 協助判斷產品是否存在故障l 幫助正確地使用產品，協助指導部分二次開發功能l 根據客戶功能需求，溝通特殊功能的SDK實現（付費項目） 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 4、產品包裝說明l 主機 *1l 電源線 *1 查看更多
AI邊緣計算盒1T
CPU 介紹1. 處理器內核 ＊雙核ARM Cortex-A7@ 900MHz，32KB I-Cache，32KB D-Cache，256KB L2 Cache ＊支持NEON 加速，集成FPU 處理單元 2.視頻編碼 ＊ H.264 BP/MP/HP ＊ H.265 Main Profile ＊支持 I/P 幀，支持Smart P參考 ＊ MJPEG/JPEG Baseline 編碼3.編碼處理性能 ＊H.264/H.265 編解碼分辨率2688x1944，僅支持解碼自身編碼碼流 ＊H.264/H.265 多碼流實時編碼（解碼）能力： ?2688x1536@30fps編碼+720x480@30fps編碼+360x240@30fps 編碼 ?2688x1944@20fps編碼+720x480@20fps編碼+360x240@20fps 編碼 ?1920x1080@30fps/720x480@30fps編碼+1920x1080@30fps解碼 ＊JPEG編碼、解碼能力：16M(4608x3456) @10fps ＊ 支持CBR/VBR/FIXQP/AVBR/QPMAP 五種碼率控制模式 ＊ 輸出碼率高50Mbps ＊ 支持8 個感興趣區域（ROI）編碼 4.智能視頻分析 ＊集成神經網絡加速引擎，處理性能達 1.0Tops ＊集成智能計算加速引擎（含跟蹤、人臉校正）設備資源 設備接口布局如下： 軟件提供HI3516DV300AI人工智能模塊,支持NNIE神經網絡加速，高達1Tops的加速性能，支持IVE圖像處理加速，提供基本的caffe、yolo模型架構，安全帽識別等案例。提供人臉檢測，人臉抓拍，人臉識別和活體檢測等算法的專向定制業務 查看更多
AI邊緣計算盒2T
CPU 介紹處理器內核2*ARM Cortex A53@1.4GHz，32KB I-cache，32KB Dcache/256KB L2 cache支持Neon 加速，集成FPU 處理單元DSP集成Tensilica Vision P6 DSP@630MHz32KB I-Cache /32KB I-RAM/512KB Data RAM0.3Tops 神經網絡運算性能 支持Huawei LiteOSNNIE支持AlexNet、VGG、ResNet、GoogLeNet 等多種分類神經網絡支持Faster R-CNN、SSD、YoloV2 等多種目標檢測神經網絡2.0Tops 神經網絡運算性能支持完整的API 和工具鏈（編譯器、仿真器），易于適配客戶定制網絡視頻編解碼H.265 Main Profile , level5.1H.264 Baseline/Main/High Profile, level 5.1H.265/H.264 支持I/P/B slice支持JPEG BaselineH.265/H.264 編解碼分辨率：8192 x 8192H.265/H.264 編解碼性能： ? 3840 x 2160@60fps + 720p@30fps編碼 ? 3840 x 2160@60fps解碼 ? 3840 x 2160@30fps編碼 + 3840 x 2160@30fps解碼JPEG編解碼分辨率：8192 x 8192JPEG編解碼性能：16M(4608 x 3456)@30fps支持CBR/VBR/AVBR/FIXQP/QPMAP 等多種碼率控制模式H.265/H.264 編碼輸出碼率分別為：120Mbps/200Mbps支持8 個感興趣區域（ROI）編碼智能視頻分析＊集成神經網絡加速引擎，處理性能達 2.0Tops＊集成智能計算加速引擎（含跟蹤、人臉校正）2、設備資源產品外觀 設備接口布局如下： 軟件提供HI3519AV100 AI人工智能模塊,支持NNIE神經網絡加速，高達2Tops的加速性能，支持IVE圖像處理加速，提供基本的caffe、yolo模型架構，安全帽識別 等案例。提供人臉檢測，人臉抓拍，人臉識別和活體檢測等算法的專向定制業務。 查看更多
AI邊緣計算盒6T
AI邊緣計算盒6T 查看更多
AI邊緣計算盒17.6T
產品簡介HaiBox B100 智能分析主機內置高性能芯片，16核ARM A53、2.9GHz主頻，集成NVIDIA-Tesla T4 計算卡，搭載海圖科技先進的智能算法和圖像處理技術，可同時處理超過百路高清視頻。產品模塊集成化程度高，安裝方便、操作簡單，易學易用；提供二次開發接口，可通過接口適用于現有的主流新舊高清網絡攝像機，建設成本低；完全嵌入式系統，采用強固輕型材料設計，具備現場7*24小時穩定運行能力。廣泛應用于智慧城市、智慧工廠、智慧電力、智慧水務、智慧農業、安防監控等行業。 性能及應用介紹HaiBox B100智能分析主機，支持INT4/FP16 計算，INT8計算下支持winograd加速；支持兼容caffe、TensorFlow、ONNX、PyTorch等主流深度學習框架兼容；支持圖像預處理、圖像批處理；可兼容昇騰CANN訓練模型以及AscendCL推理接口庫；支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多種分類神經網絡 ，易于適配客戶定制網絡等。HaiBox B100智能分析主機提供了豐富的計算資源，支撐行業類應用和消費類應用。HaiBox B100智能分析主機是基于海圖科技先進的視覺分析技術開發的產品，可提供圖片分析比對和視頻結構化分析能力。采用嵌入式 Linux 系統，穩定性強，滿足工業級應用需求，適用于工廠、園區、樓宇、校園等要求智能應用的場所。 三、產品規格1、外觀 HaiBox-B100智能分析主機 2、硬件規格參數 序號名稱描述參數1AI芯片1顆BM16842AI計算能力INT8(TOPS)17.6TOPS3內存配置標準配置12GB4CPU能力CPU（SOC主設備模式）8核ARM A53，2.3GHz主頻5高速數據接口網口2USB 3.016輸出接口HDMI接口17RS23218DEBUG19功耗TBD10散熱方式被動散熱11整機尺寸（長*寬*高）225*200*104 mm 3、軟件規格參數視頻接入能力視頻流輸入視頻分辨率：3840x2160、2560x1440、1920x1080、1280x720、760x576等編解碼類型H264、H265接入?yún)f(xié)議ONVIF、RTSP視頻轉發能力轉發協議RTSP、GB28181、RTMP、HTTP視頻顯示視頻顯示W(wǎng)EB 支持多畫面圖片流報警信息存儲報警錄像支持帶標記的報警視頻存儲、查詢（時間自定義設置）報警圖片支持報警圖片、信息存儲、查詢算法類型人臉檢測定制化功能著裝分析定制化功能行為識別檢測（定制化）抽煙行為智能檢測、攀爬行為智能檢測、徘徊行為智能檢測、跌倒檢測、玩手機檢測、人員聚集、區域入侵、高空拋物、動火作業識別、安全帶佩戴檢測、登高作業無人扶梯識別環境及其他類（定制化）電子周界智能識別、三維電子周界智能識別、物品移除檢測、物品遺 留、垃圾未清理、樓道間亂堆物料、煙霧自動監測、動態車輛實時監測、明火自動檢測、孔洞蓋板打開、庫區漂浮物監測、腳手架識別交通檢測定制化功能工業檢測定制化功能OCR識別定制化功能儀表檢測定制化功能智慧礦山定制化功能智能環保定制化功能識別性能人臉定制化功能機動車定制化功能其他·定制化功能集成協議SDK/接口HTTP、WebSocket協議提供windows下SDK系統管理日志管理運行狀態、報警信息等升級管理手動、自動升級功能時間設置手動、NTP校時 4、工作環境環境參數最小值典型值MAX工作溫度0℃/80℃儲存溫度0℃25℃80℃ 5、功耗典型電壓典型電流典型功耗TBDTBDTBD 技術支持及資料1、開發資料l 提供操作手冊l SDK 開發包 2、技術支持l 協助判斷產品是否存在故障l 幫助正確地使用產品，協助指導部分二次開發功能l 根據客戶功能需求，溝通特殊功能的SDK實現（付費項目） 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 4、產品包裝說明l 主機 *1l 電源線 *1 查看更多
AI邊緣計算盒64T
HT-SM5 (Sophon SM5)是一款算力超強的AI計算服務器，定位于邊緣計算的強算力場景，超過64路高清視頻AI分析，產品外觀如下圖： 產品概述 比特大陸算豐SM5搭載比特大陸自主研發第三代TPU芯片BM1684，INT8算力高達17.6TOPS，可同時處理超過16路高清視頻，它體積僅為信用卡大小，具備豐富IO接口，易集成入各類邊緣或嵌入式設備。工具鏈完備易用度高，算法遷移代價小。HT-SM5 64T在16T的基礎上通過集成四個BM1684芯片提升了算力，主要應用于大型復雜智能邊緣應用場景如智慧交通、智慧社區、智慧城市、智慧電力等。主要特征 ※ 算力超強，INT8理論峰值算力高達64T，F(xiàn)P32理論峰值算力高達8T※ 可移植性強，支持Caffe/TensorFlow/PyTorch/MXNet/Pddle Lite等主流深度學習框架※ 性能優越，支持至少64路1080P高清視頻全流程處理以及1920fps高清視頻硬解碼能力※ 算法豐富，支持各類物體識別、運動行為分析等多種算法移植※ 兼容性強，兼容主流x86架構、ARM架構服務器，支持Ubuntu、CentOS、Debian操作系統※ 內存容量可達24GB，支持大型應用※ 散熱方式可選，無風扇散熱采用被動散熱片 詳細信息產品型號超強AI計算模組HT-SM5 64T芯片型號SOPHON BM1684數量4顆AI計算能力FP32(FLOPS)8TFLOPSINT8(TOPS)64TOPS Winograd OFFINT8(TOPS)128TOPS Winograd ON內存配置標準配置24GBCPU能力CPU型號（SOC主設備模式）8核ARM A53，2.3GHz主頻視頻解碼和編碼視頻解碼能力1920fps @1080P（64路1080P@25FPS）視頻解碼格式H.264和H.265解碼分辨率支持4K、8K視頻編碼64路1080P@25FPS圖片編解碼1600 張/秒 @ 1080P預留接口網絡接口2*RJ45 100M/1000M視頻輸出1*HDMI存儲接口3*USB3.0音頻輸入Line in*1音頻輸出Line out*1其他接口報警輸入*4，報警輸出*4常規參數功耗240W MAX工作溫度0℃-55℃長*寬*高標準2U機箱 查看更多
